Cómo Entender Planos de Hormigón Armado

Introducción a la Interpretación de Planos

En la ingeniería en construcción, la capacidad de interpretar correctamente los planos es una habilidad esencial. Los planos representan gráficamente las dimensiones y características de una estructura.

Las medidas que aparecen en los planos (como 5,80m, 4,20m, etc.) son referencias fundamentales para la ejecución precisa de cualquier proyecto de construcción.

💡 Dominar la interpretación de planos te permitirá visualizar mentalmente la estructura completa antes de construirla, evitando errores costosos durante la ejecución.

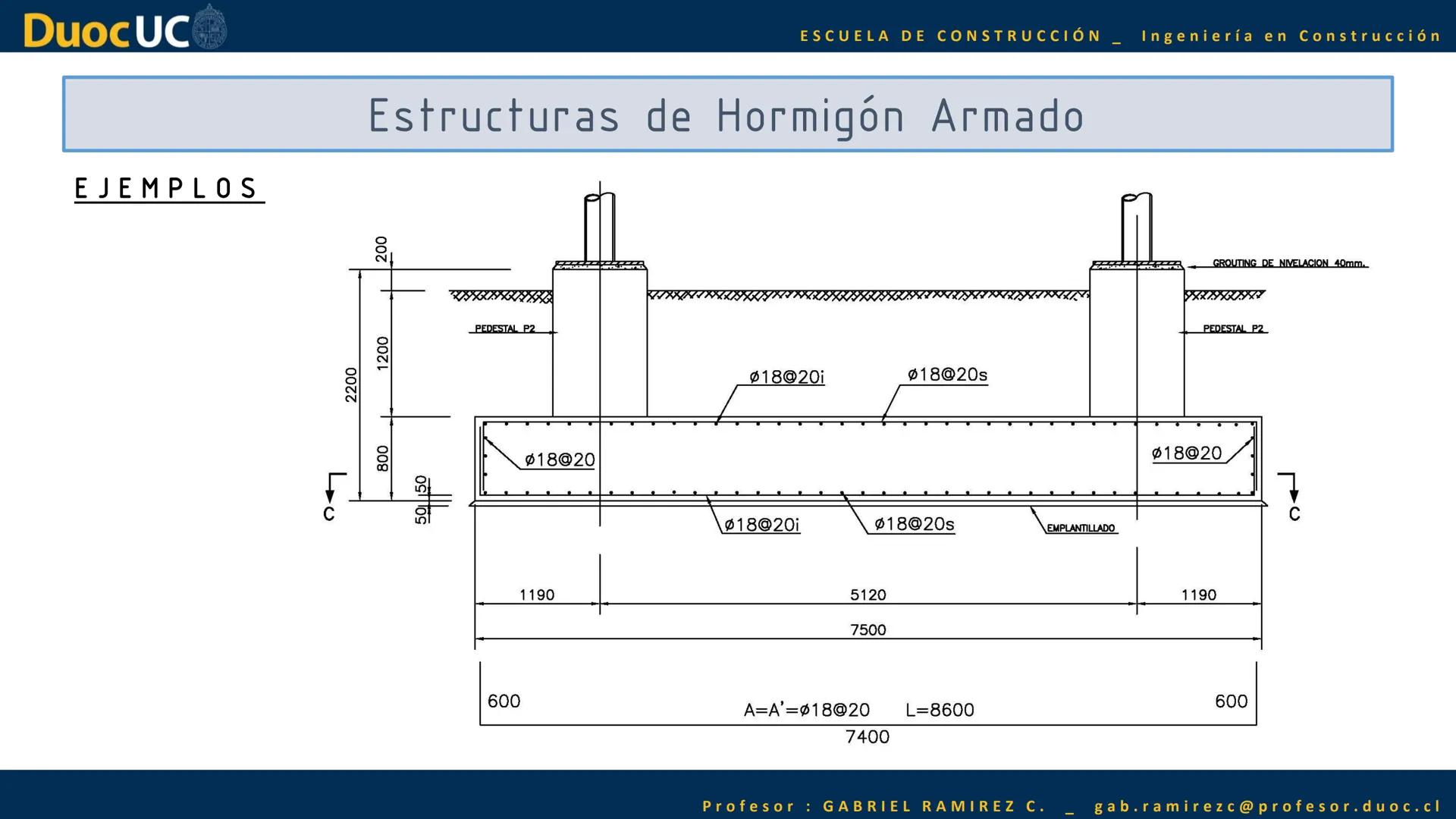

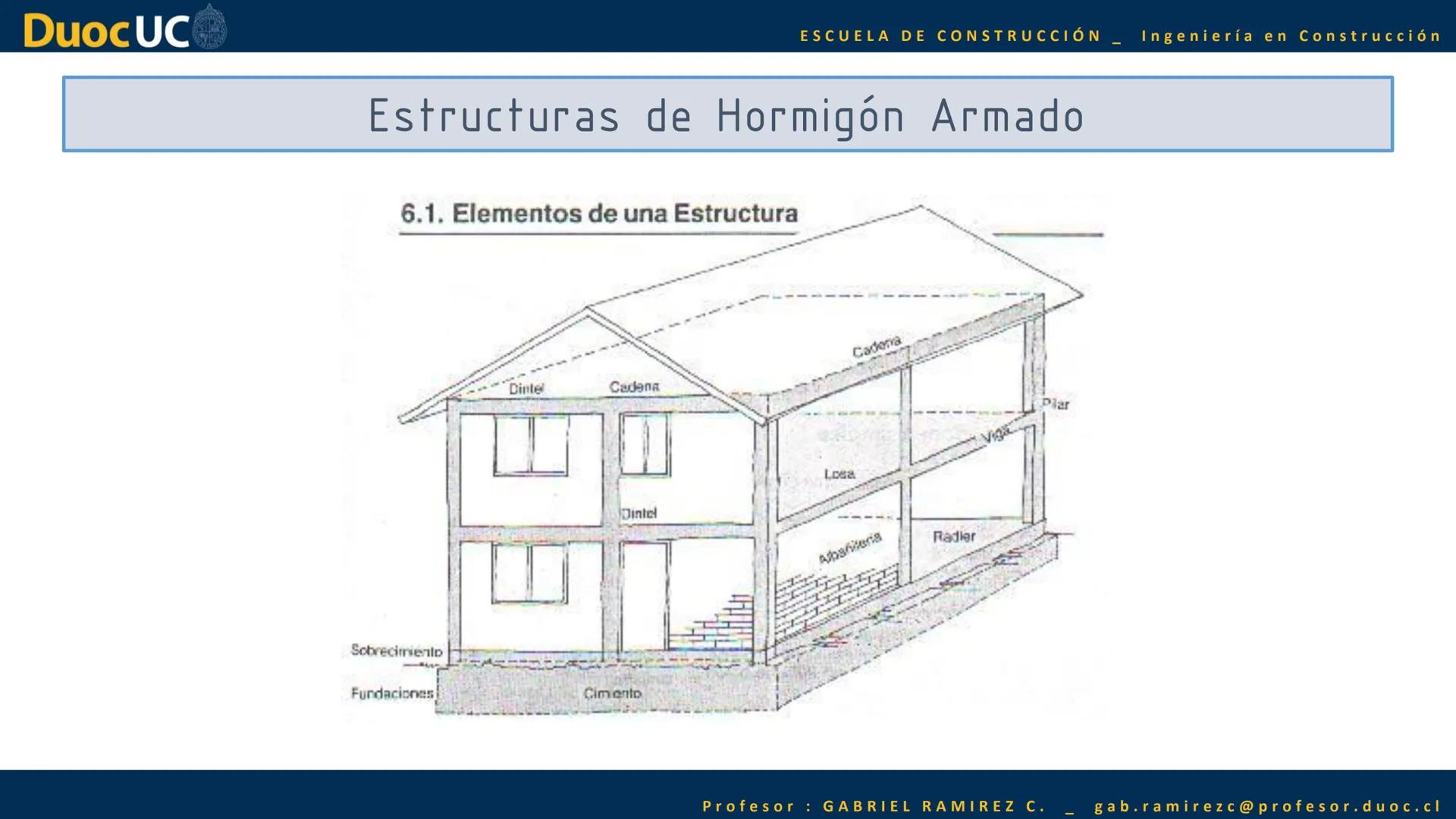

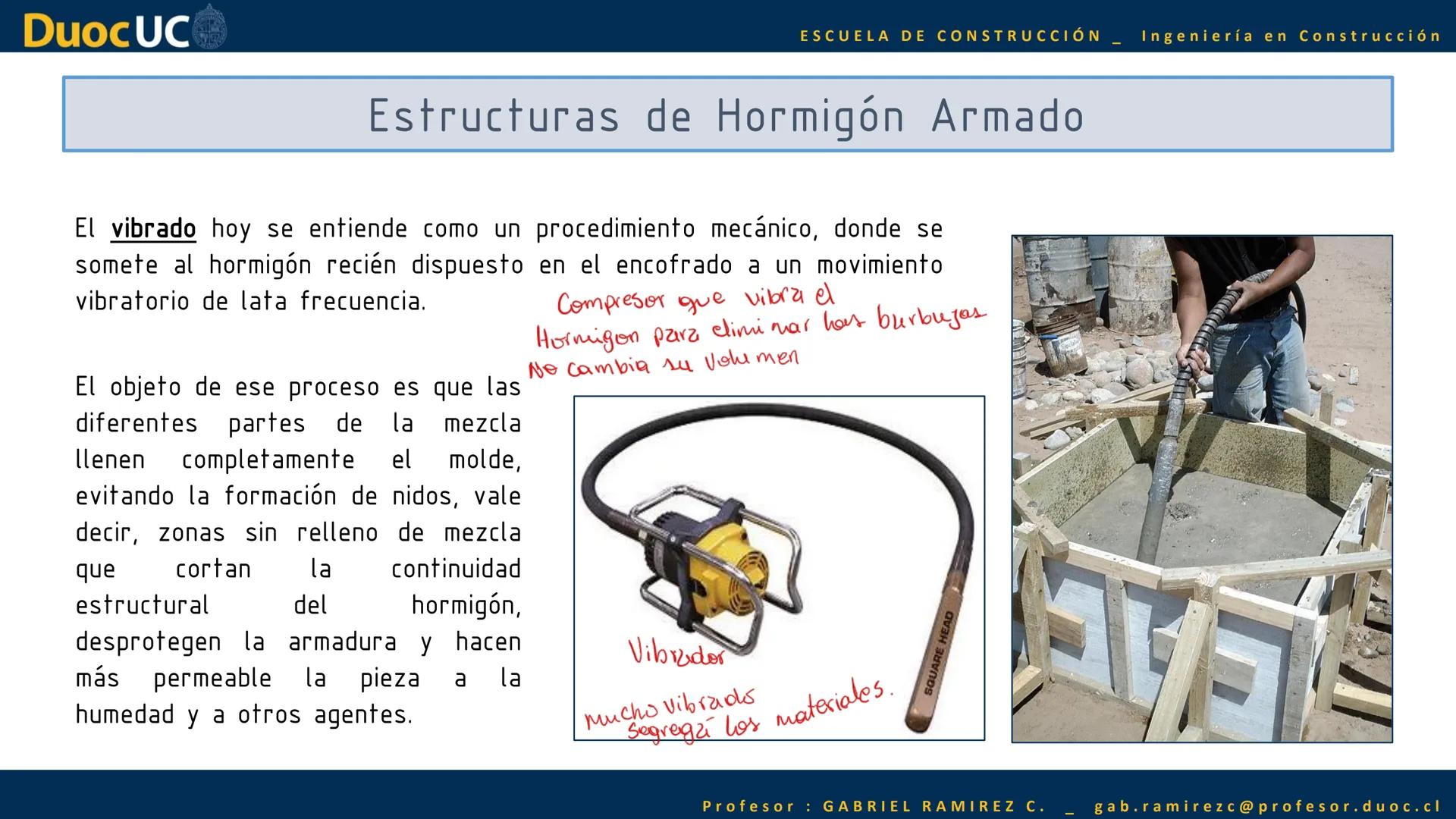

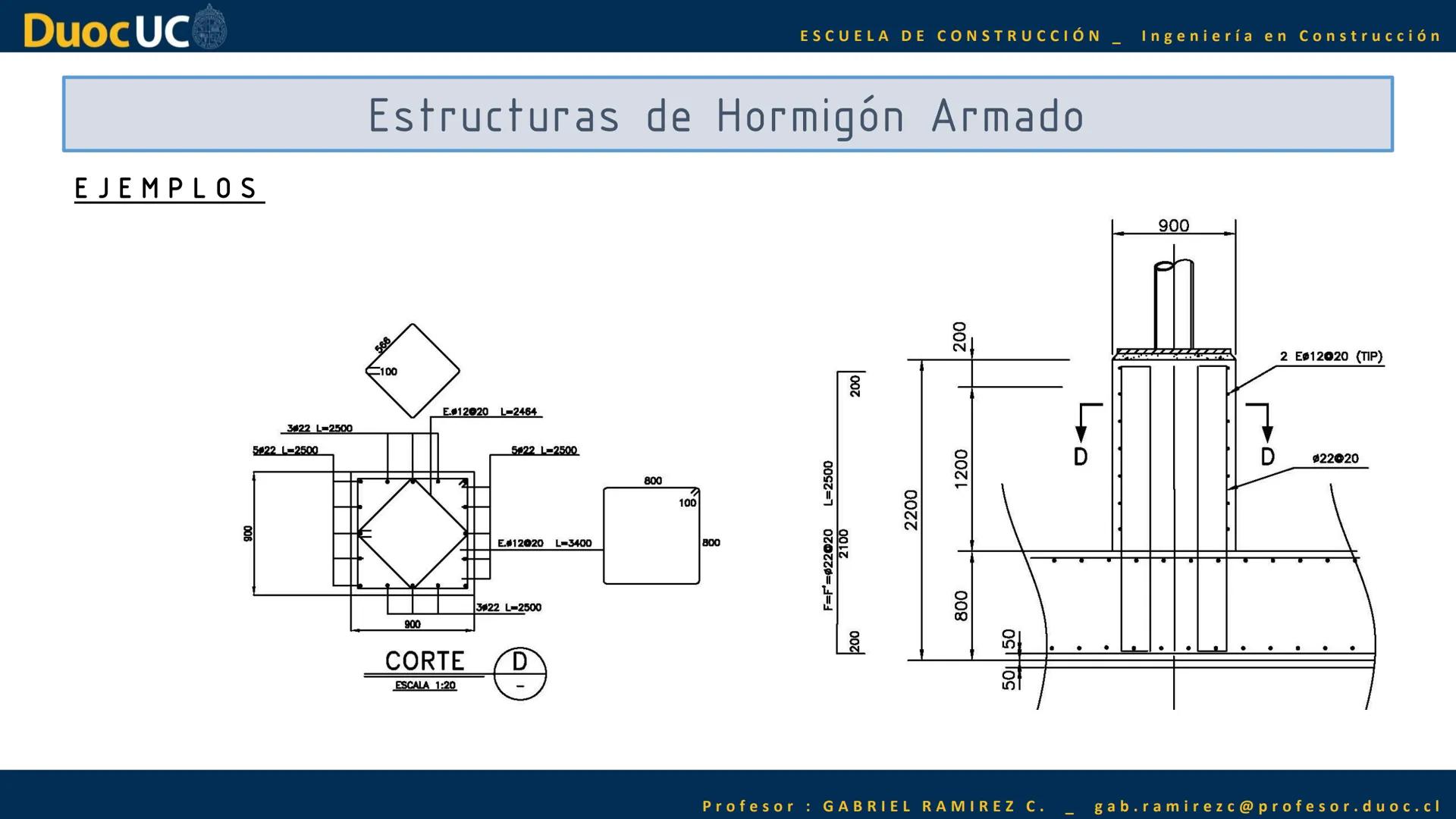

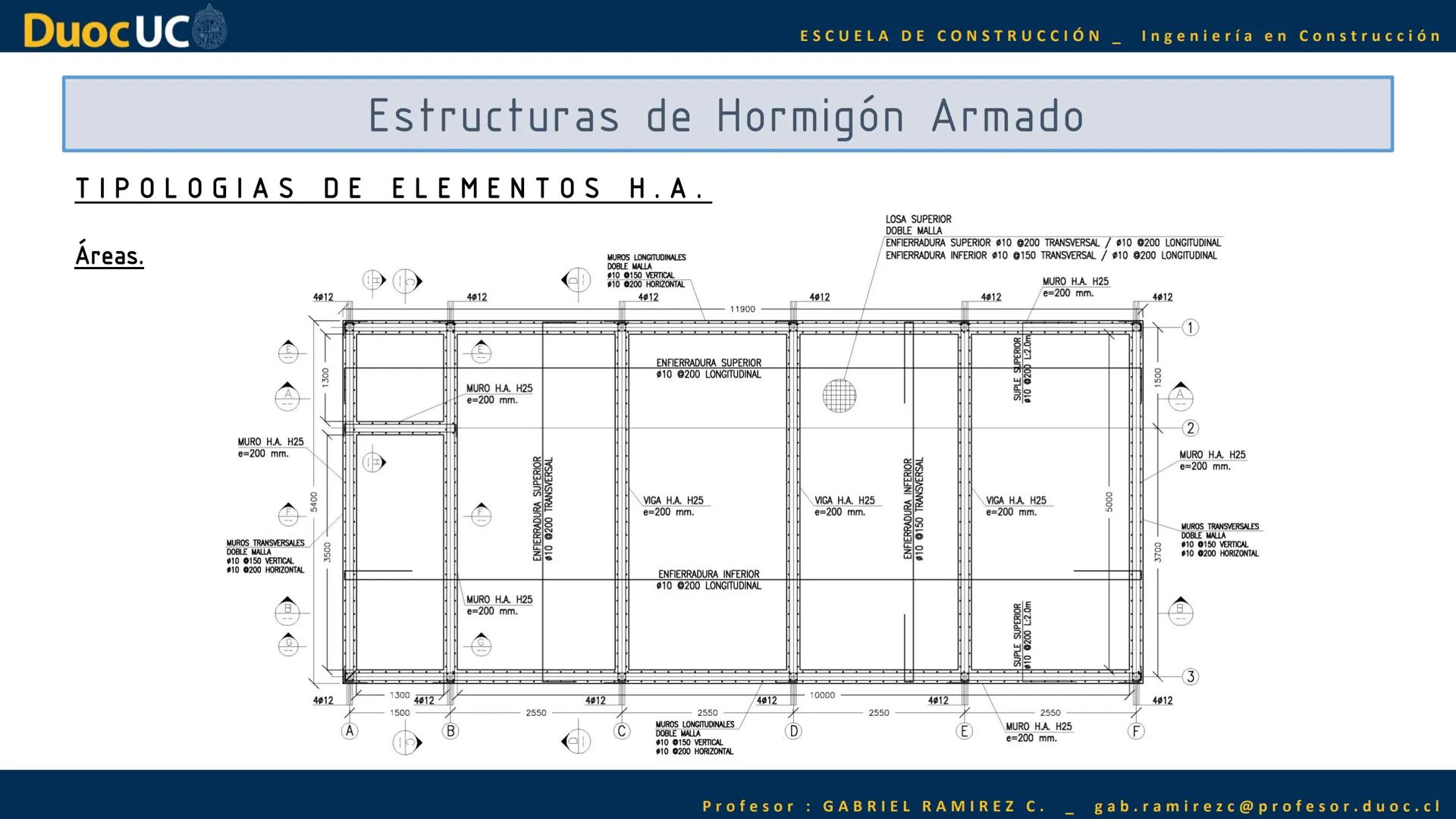

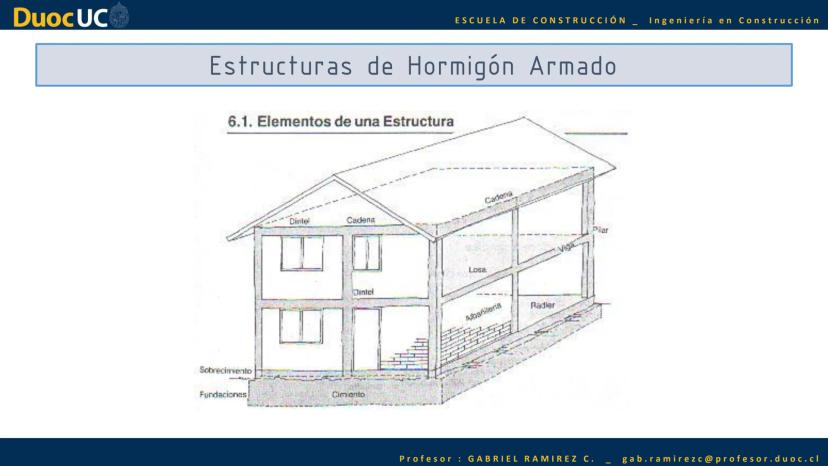

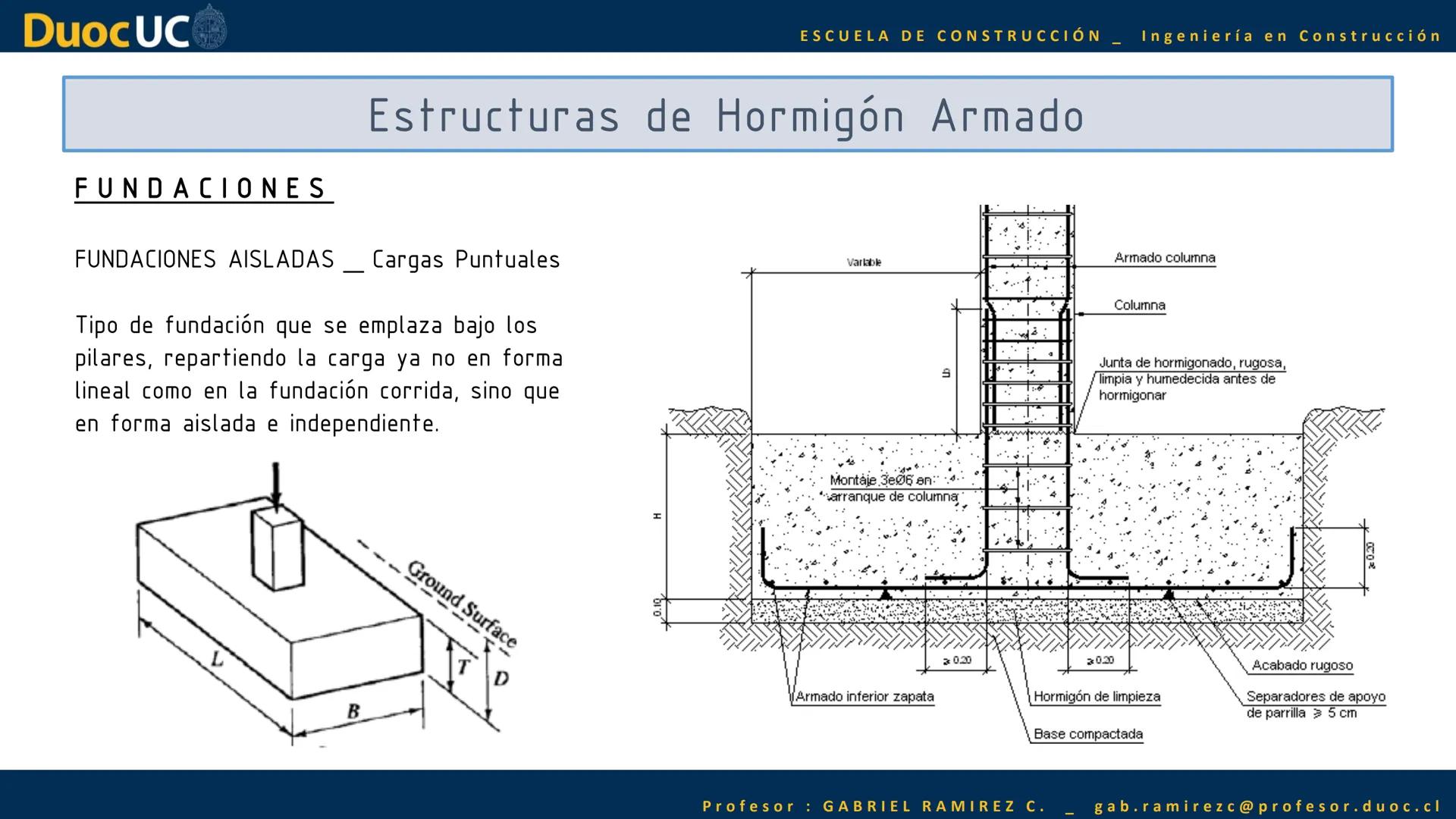

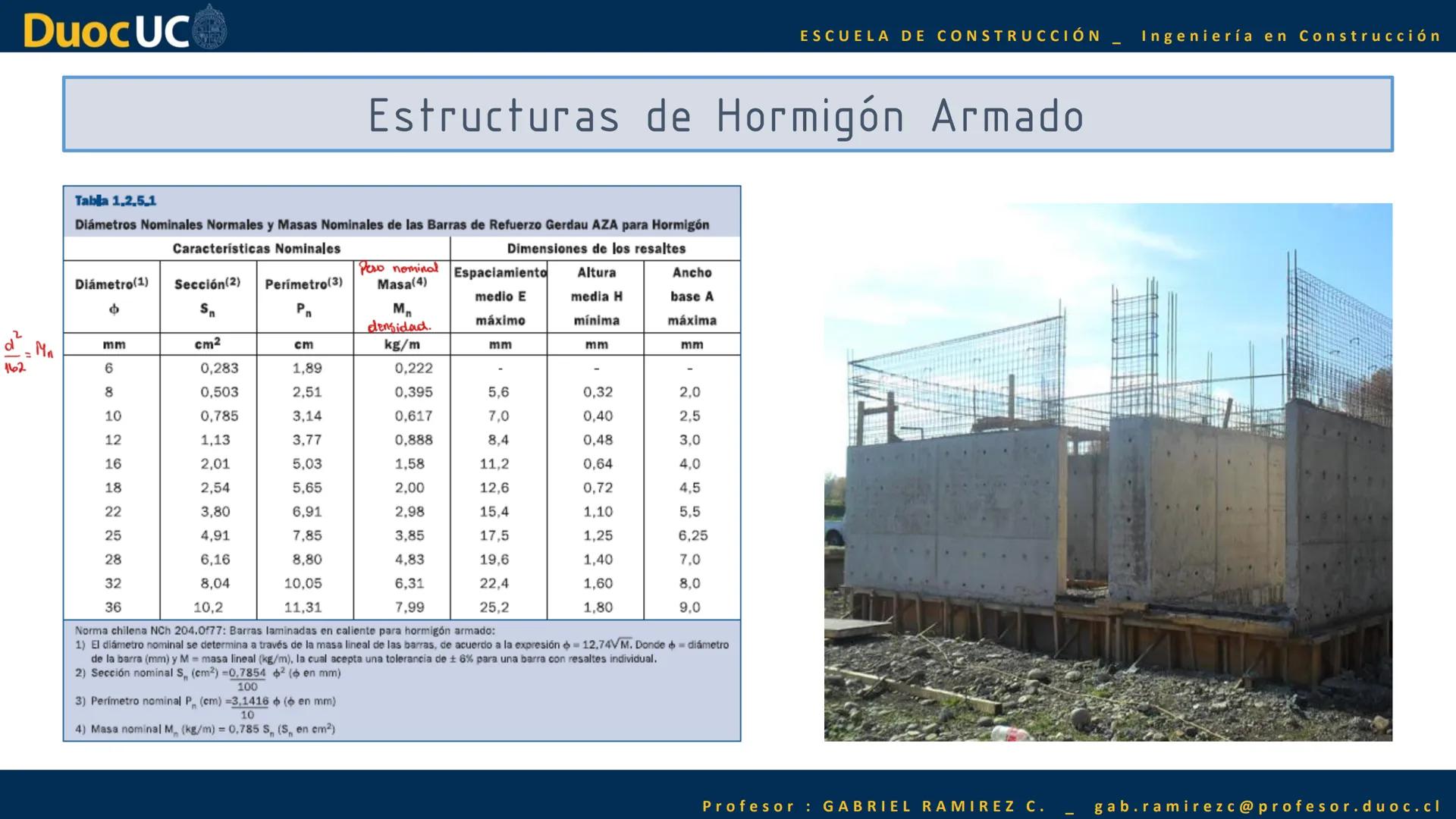

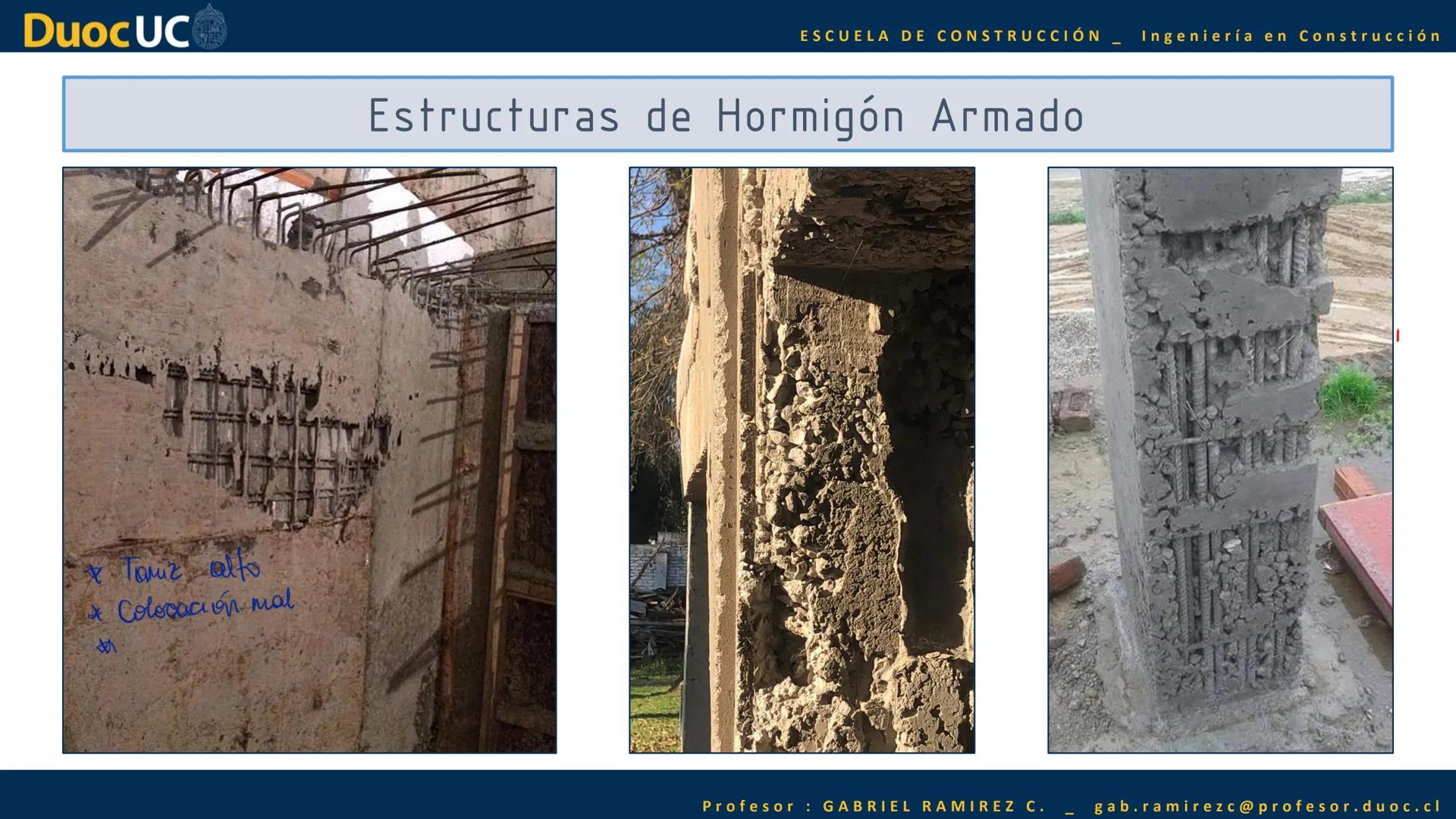

Estructuras de Hormigón Armado: Conceptos Básicos

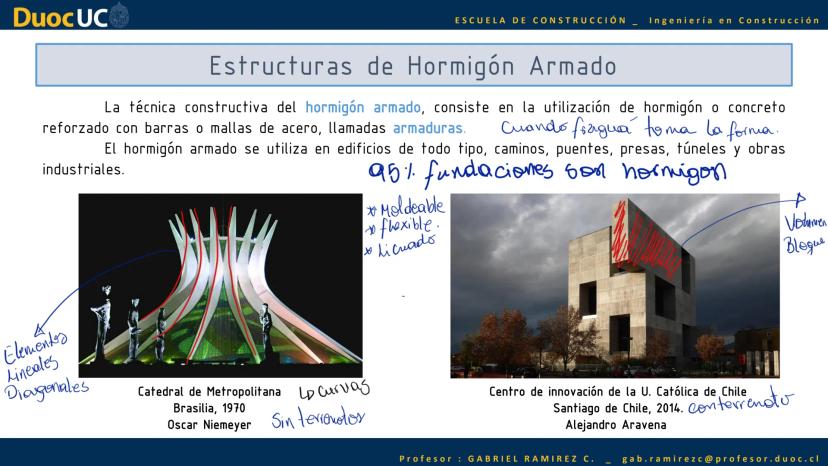

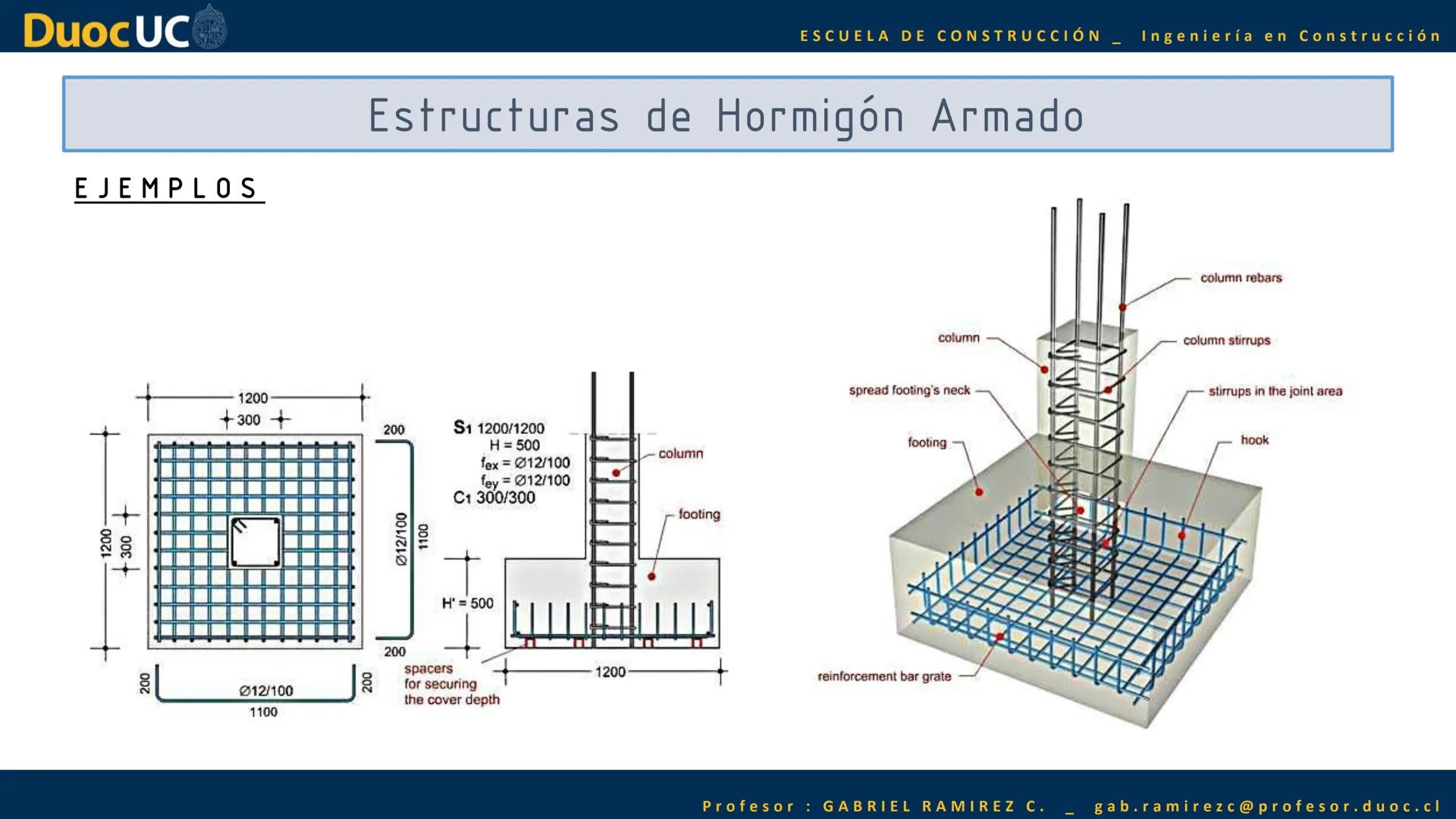

El hormigón armado es una técnica constructiva que combina hormigón (concreto) con barras o mallas de acero llamadas armaduras. Cuando el hormigón fragua, adopta la forma deseada y junto con el acero, crea una estructura resistente.

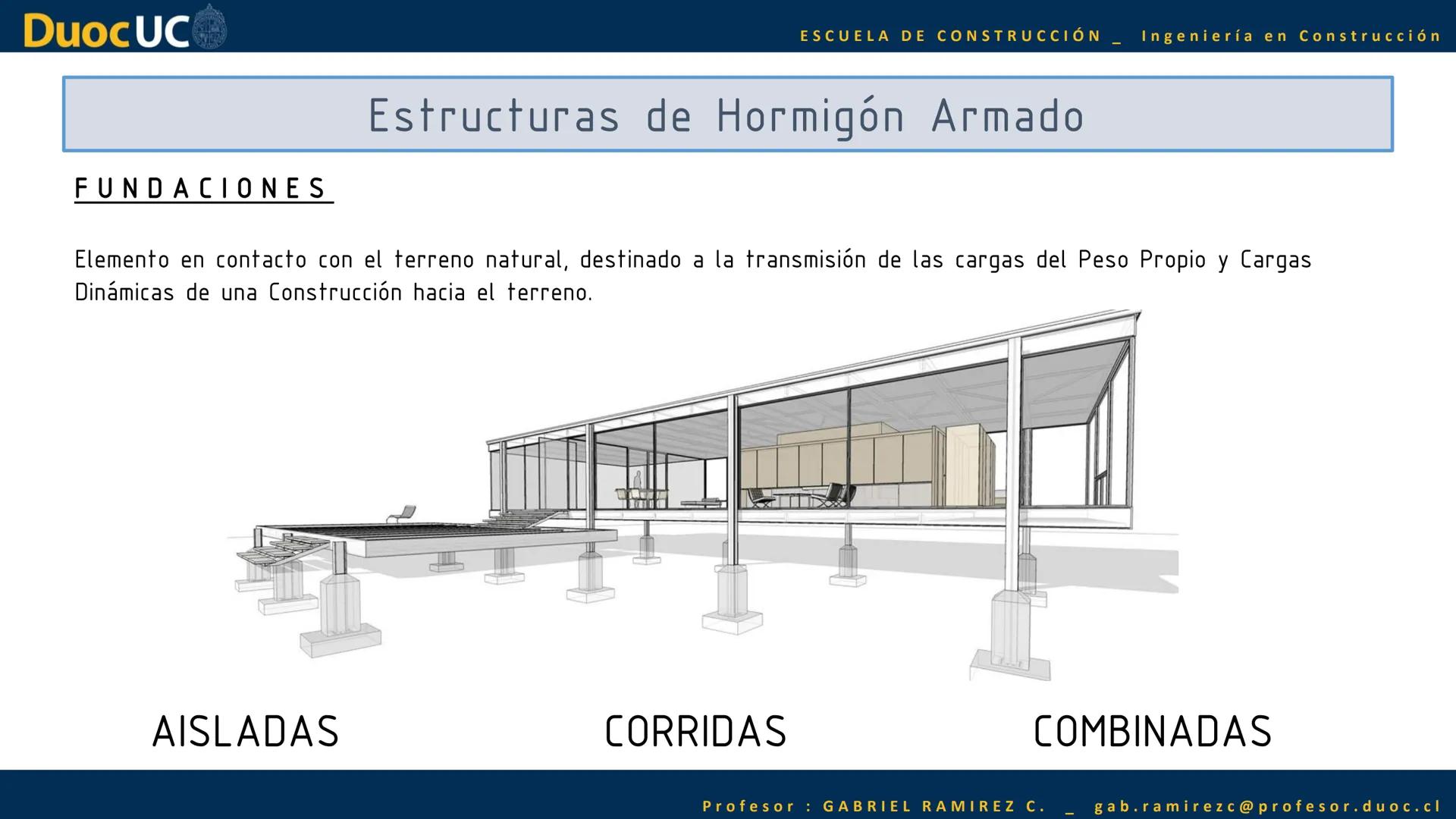

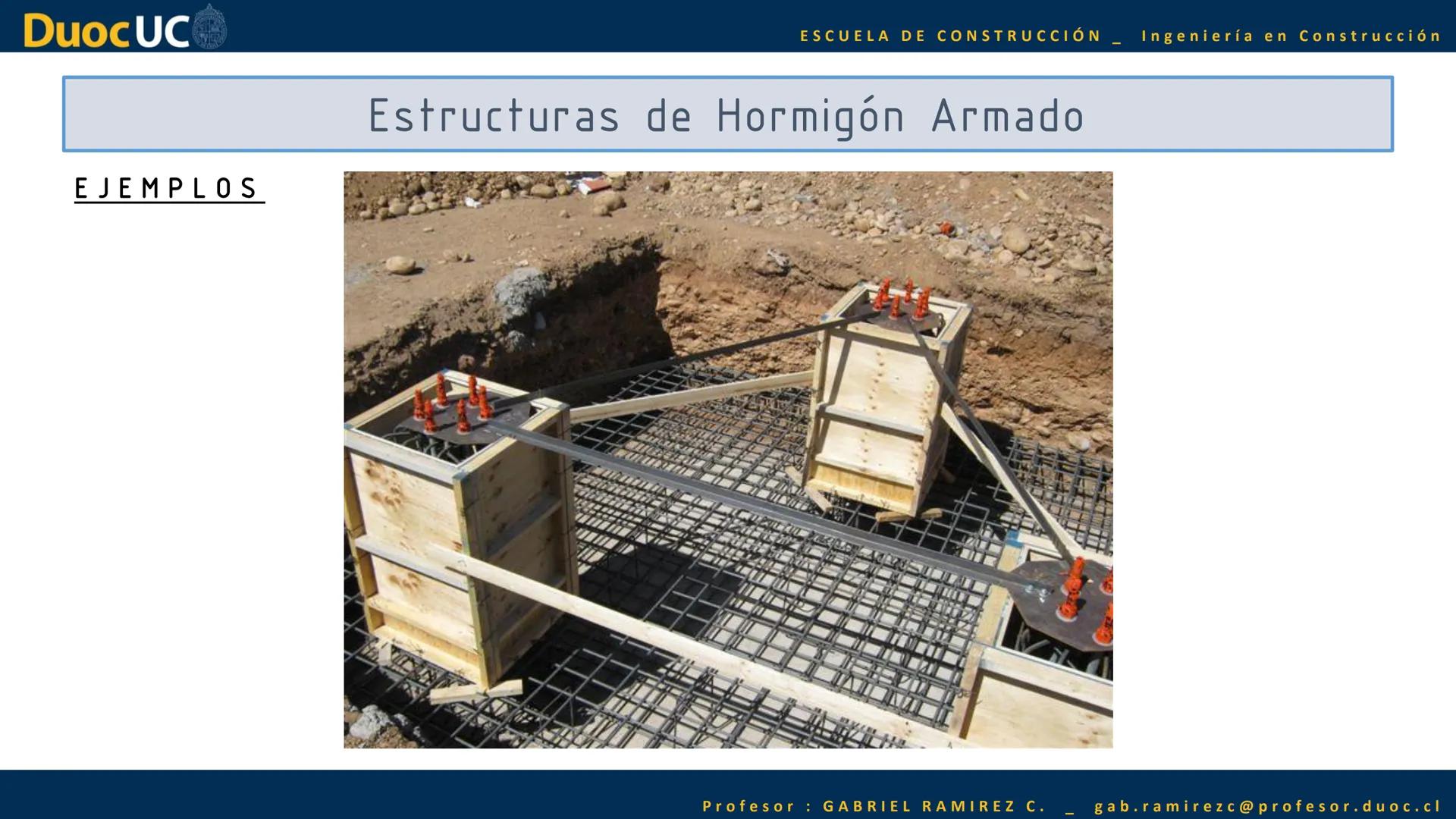

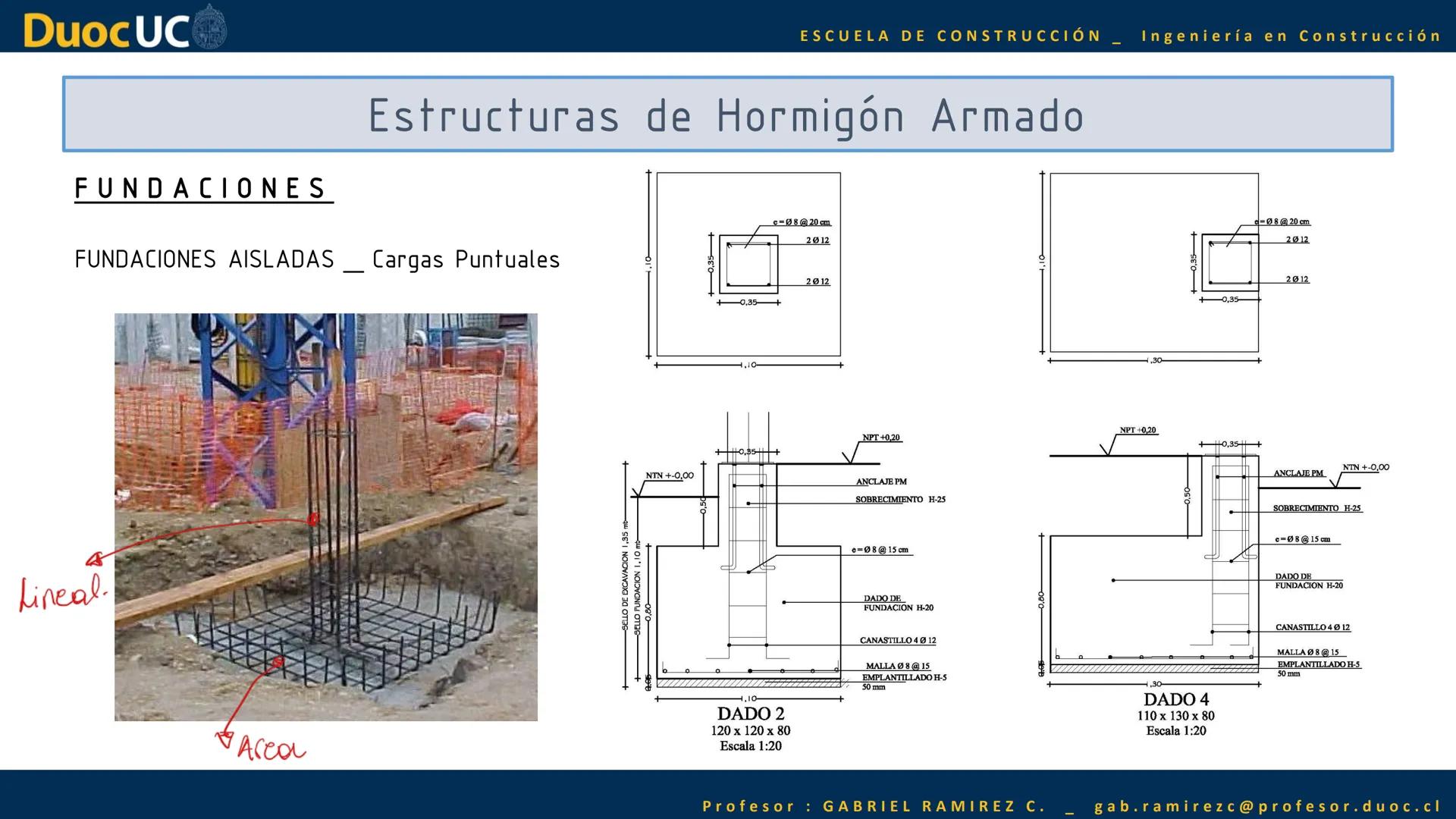

Esta técnica se utiliza en prácticamente todo tipo de construcciones: edificios, puentes, presas, túneles y obras industriales. Aproximadamente el 95% de las fundaciones se construyen con hormigón.

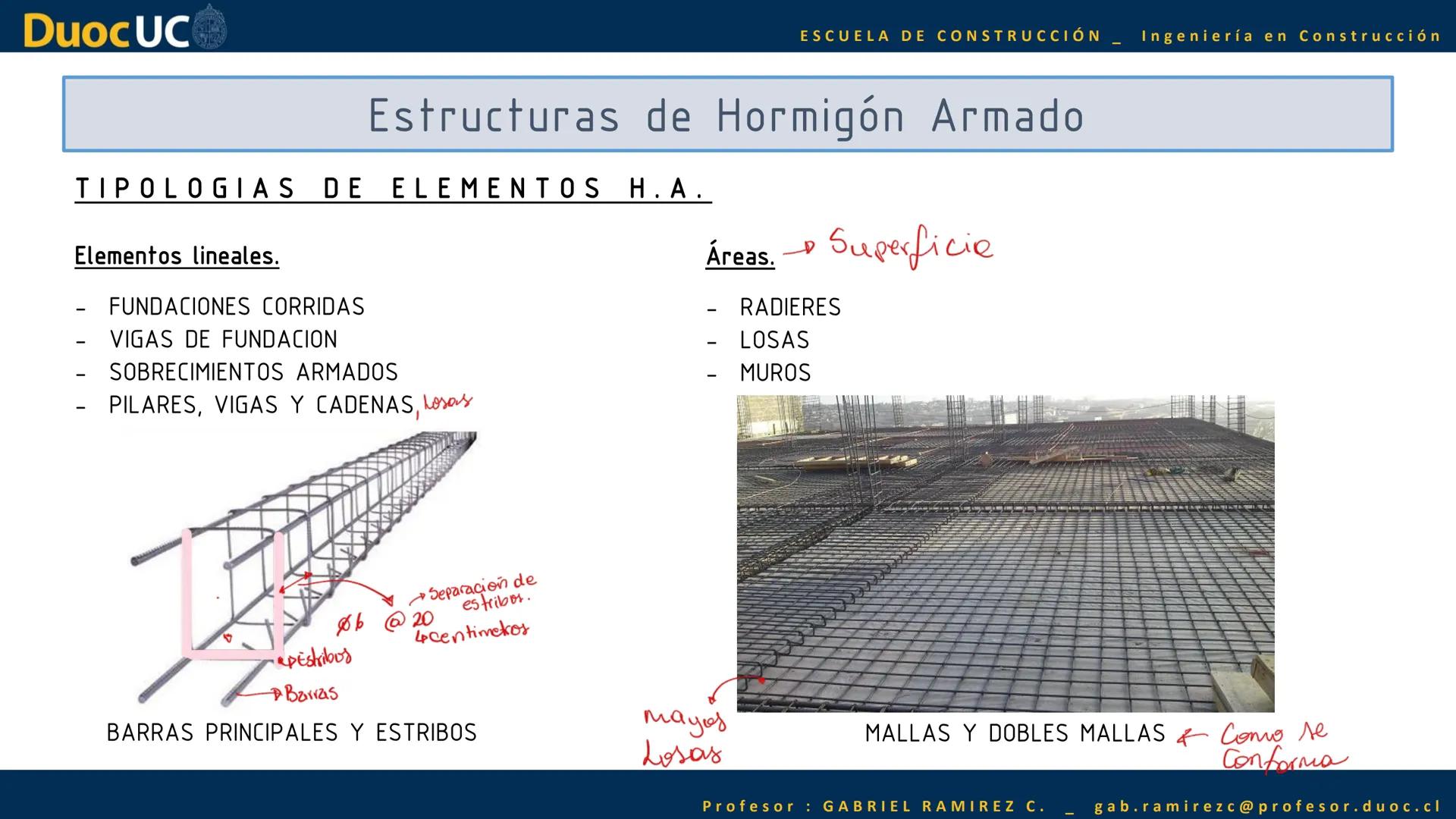

El hormigón armado es apreciado por su versatilidad, permitiendo crear tanto elementos lineales y diagonales como formas curvas y volumétricas. Ejemplos notables son la Catedral Metropolitana de Brasilia (Oscar Niemeyer, 1970) y el Centro de Innovación de la Universidad Católica de Chile (Alejandro Aravena, 2014).

💡 La gran ventaja del hormigón es que en estado líquido puede moldearse en casi cualquier forma, y una vez endurecido, proporciona gran resistencia estructural.

Comportamiento Estructural del Hormigón Armado

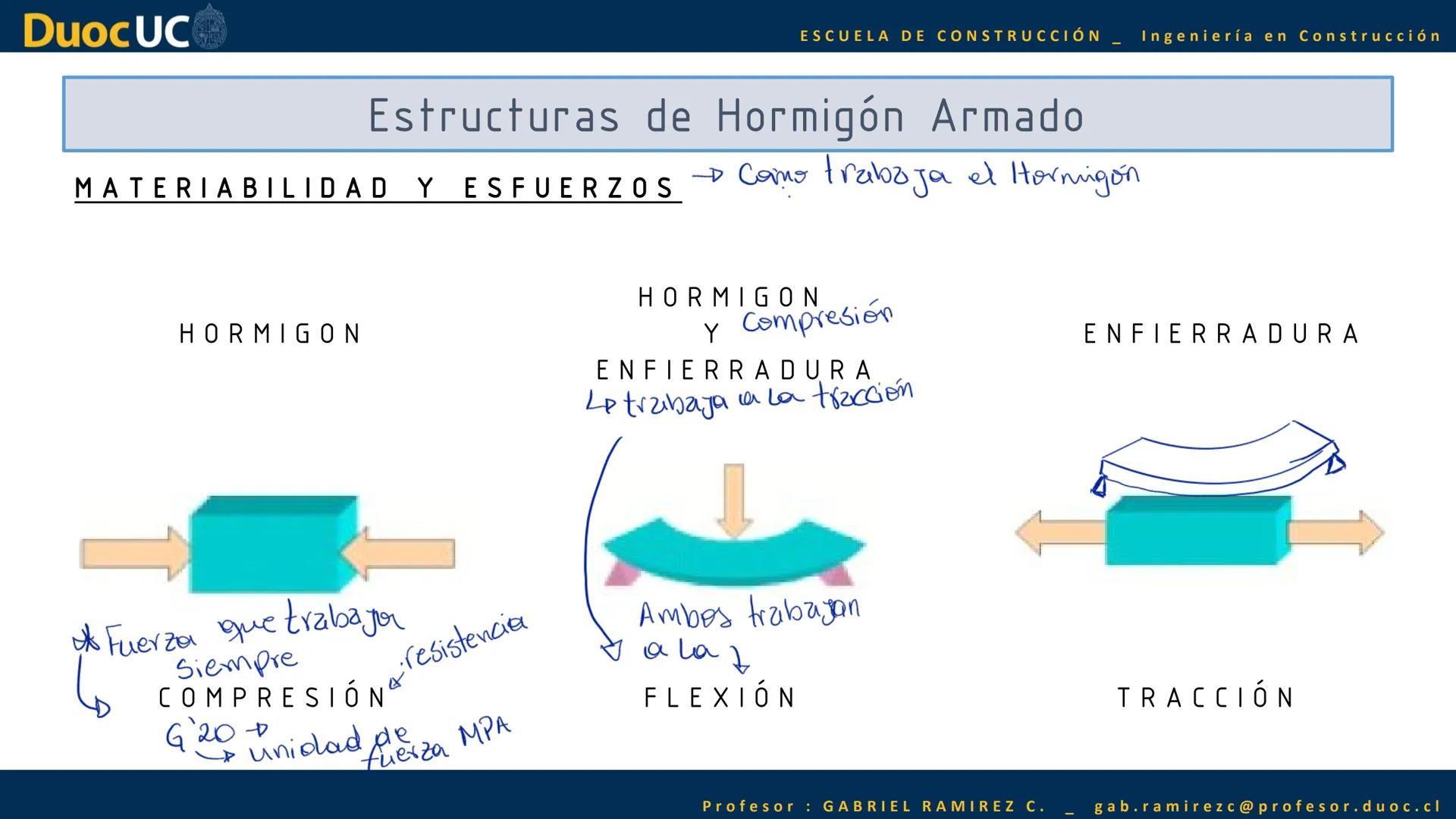

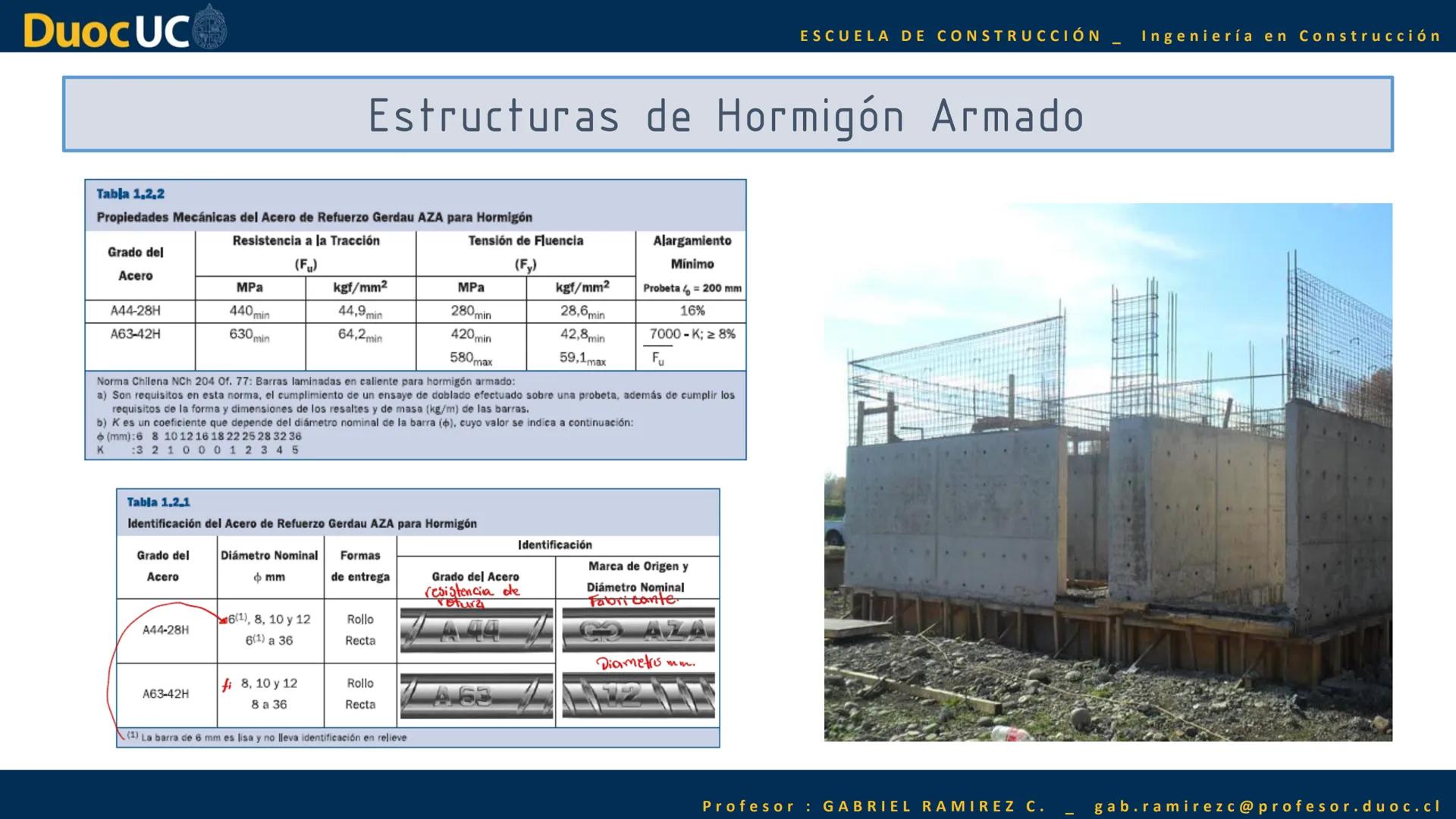

El hormigón y la enfierradura (armadura) trabajan conjuntamente pero cumpliendo diferentes funciones según los esfuerzos a los que son sometidos:

El hormigón trabaja excelentemente a compresión, resistiendo fuerzas que intentan aplastarlo. Su resistencia se mide en MPa (megapascales), siendo este valor una medida de su calidad.

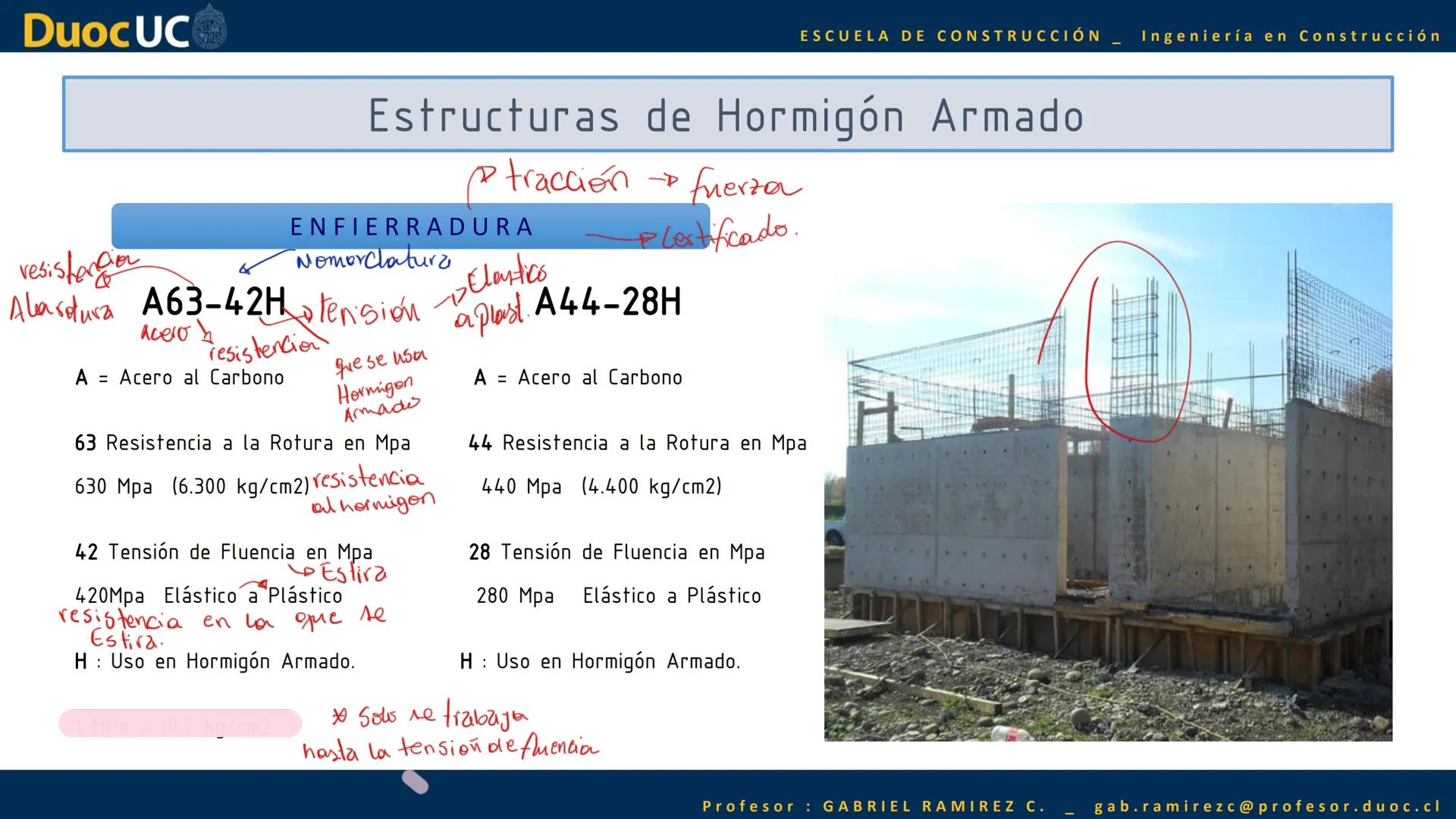

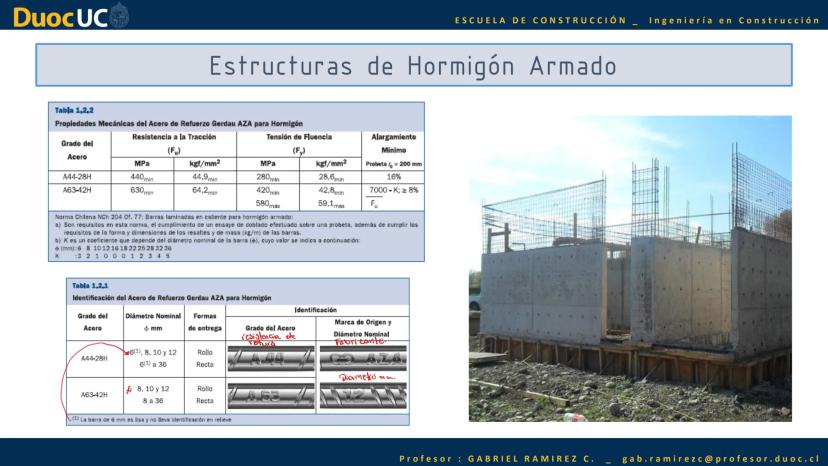

La enfierradura (barras de acero) trabaja principalmente a tracción, resistiendo las fuerzas que intentan estirarla.

Cuando una estructura de hormigón armado se somete a flexión, ambos materiales trabajan juntos: el hormigón resiste la compresión en la parte superior y el acero resiste la tracción en la parte inferior.

💡 Esta complementariedad entre hormigón y acero es lo que hace tan efectivo este sistema constructivo: cada material aporta donde el otro es más débil.

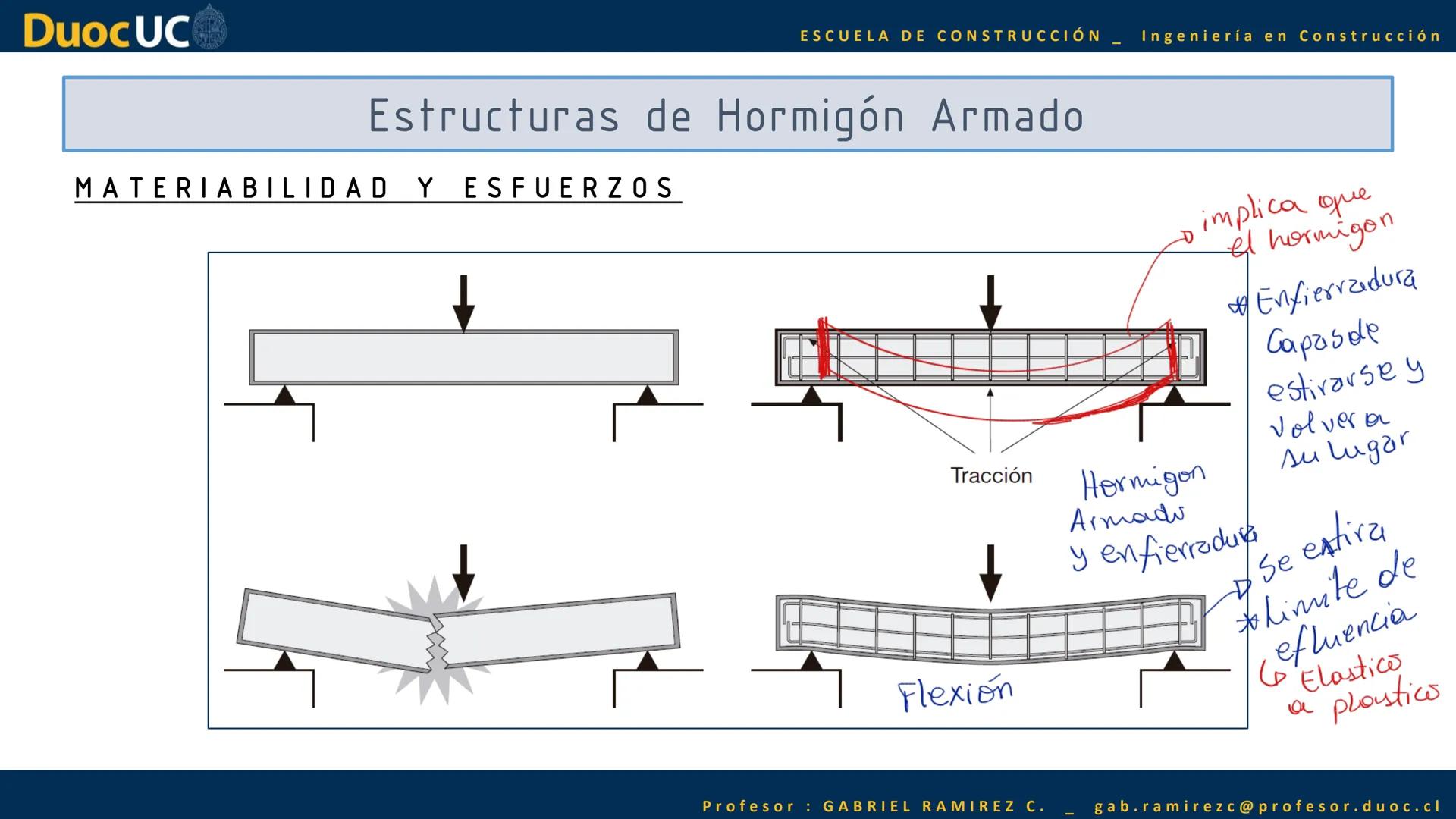

Comportamiento bajo Esfuerzos

Cuando una estructura de hormigón armado se somete a flexión, se generan dos tipos de esfuerzos simultáneamente:

En la parte superior se produce compresión, donde el hormigón demuestra su máxima eficacia resistiendo estas fuerzas.

En la parte inferior se genera tracción, donde la enfierradura (armadura) es fundamental ya que el hormigón por sí solo es débil ante este tipo de esfuerzos.

La enfierradura tiene la capacidad de estirarse hasta cierto límite (límite de fluencia) y volver a su forma original. Pasado este punto, pasa de un comportamiento elástico a plástico, lo que significa deformación permanente.

💡 Es crucial dimensionar correctamente la armadura para que trabaje siempre dentro de su límite elástico, garantizando que la estructura pueda recuperarse tras una deformación.

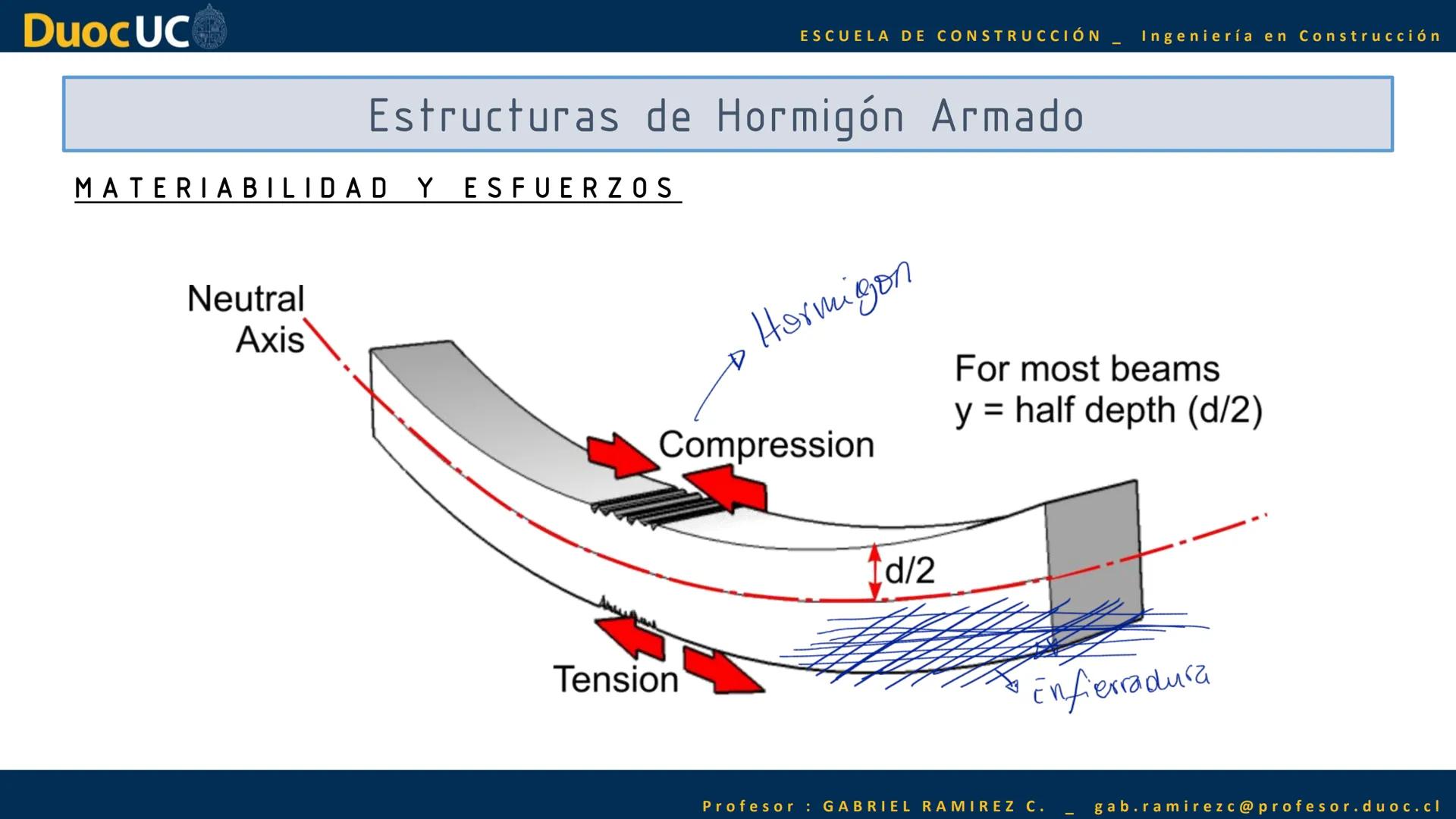

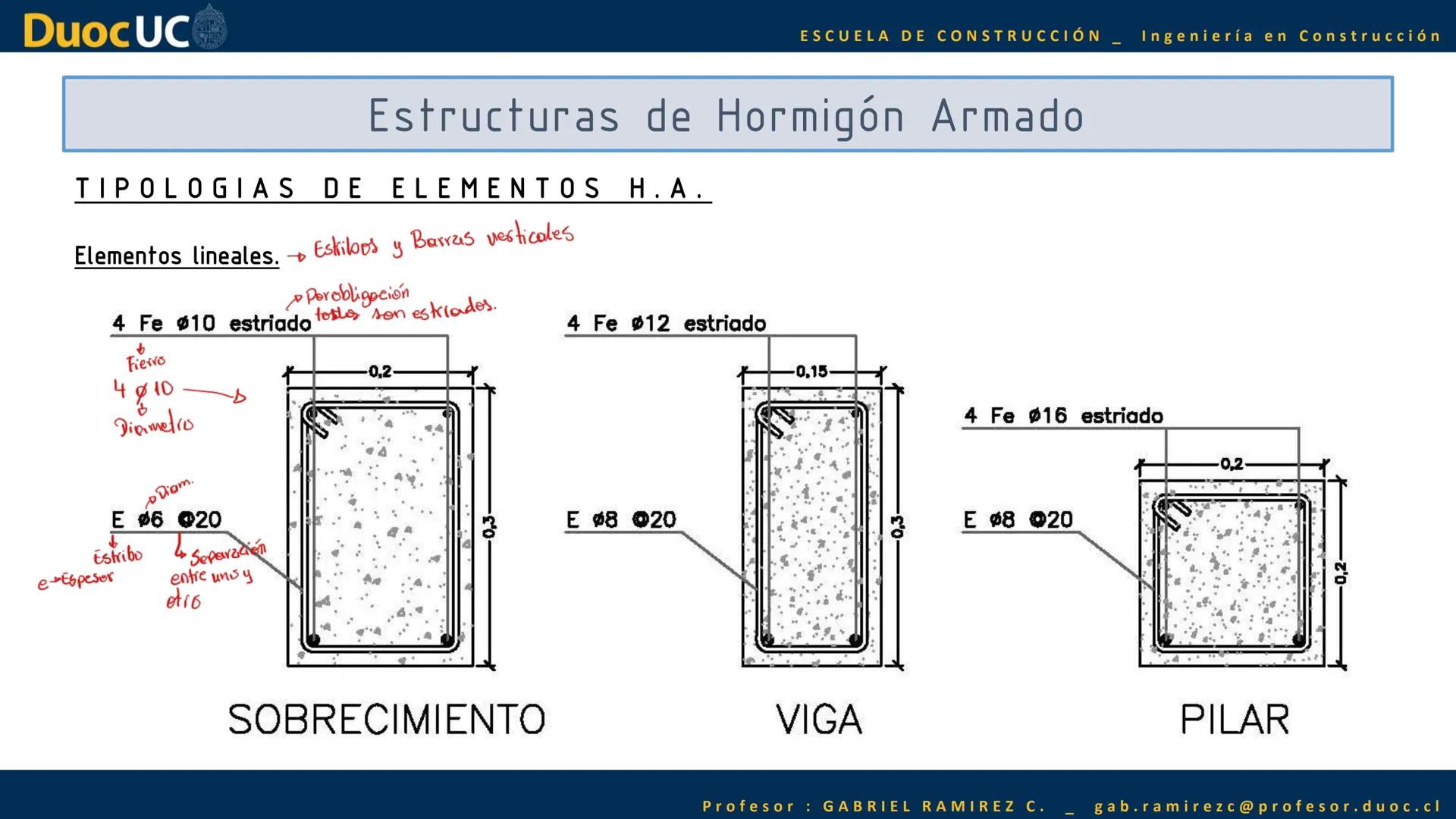

Eje Neutro en Vigas de Hormigón Armado

En una viga de hormigón armado sometida a flexión, existe un eje neutro que divide la sección en dos zonas con comportamientos diferentes:

Por encima del eje neutro, el hormigón trabaja a compresión, resistiendo las fuerzas que intentan comprimirlo.

Por debajo, se generan esfuerzos de tensión donde la enfierradura (armadura) es fundamental para proporcionar la resistencia necesaria.

Para la mayoría de las vigas, el eje neutro se ubica aproximadamente a la mitad de su altura $d/2$, aunque su posición exacta depende de la distribución de la armadura y las características de los materiales.

💡 Entender la posición del eje neutro es clave para el diseño eficiente de estructuras, ya que determina dónde colocar estratégicamente la armadura para resistir los esfuerzos de tracción.

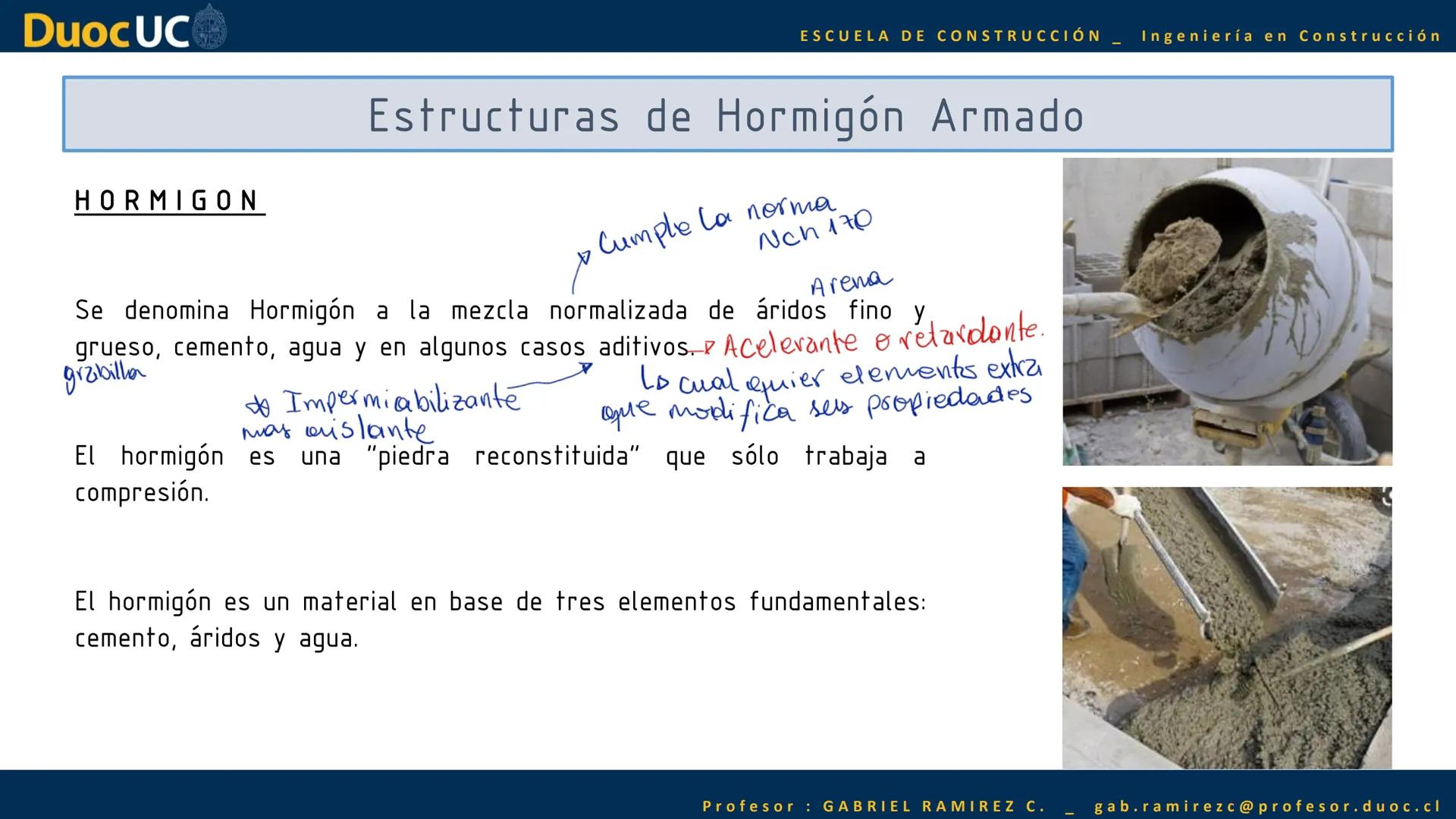

Composición del Hormigón

El hormigón es una mezcla normalizada que debe cumplir con la norma NCh 170. Está compuesto principalmente por:

• Áridos finos (arena) y gruesos (gravilla)
• Cemento
• Agua
• Aditivos (en algunos casos)

Los aditivos pueden modificar las propiedades del hormigón, funcionando como acelerantes, retardantes, impermeabilizantes o aislantes según las necesidades específicas del proyecto.

El hormigón puede considerarse como una "piedra reconstituida" que trabaja principalmente a compresión. Sus tres elementos fundamentales (cemento, áridos y agua) se combinan para crear un material con propiedades estructurales excepcionales.

💡 La correcta dosificación de los componentes del hormigón es crucial para obtener la resistencia y durabilidad requeridas para cada tipo de estructura.

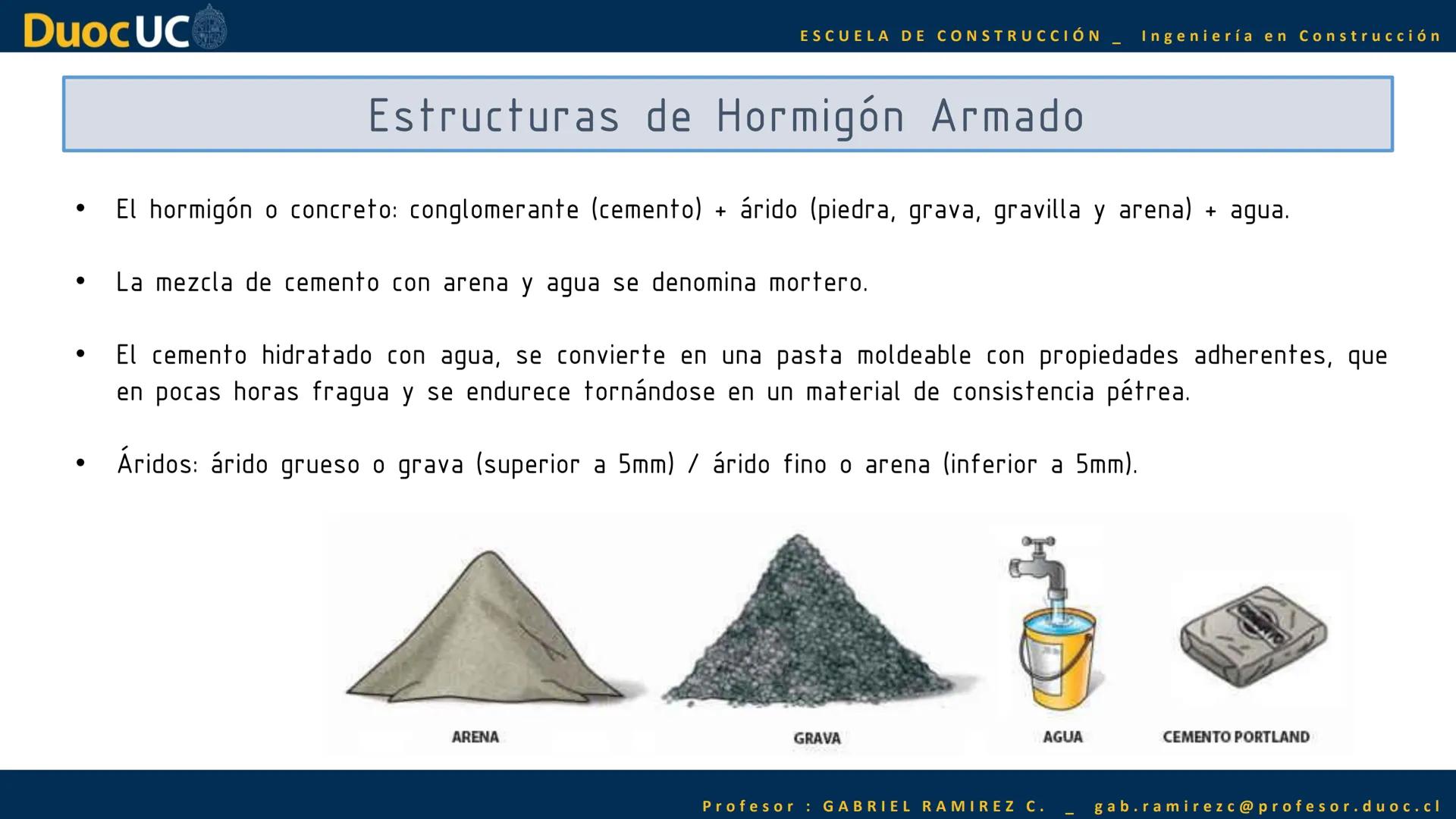

Materiales Constituyentes del Hormigón

El hormigón o concreto se compone de un conglomerante (cemento), áridos (piedra, grava, gravilla y arena) y agua. Esta mezcla cuando se hidrata, se convierte en una pasta moldeable con propiedades adherentes.

La mezcla específica de cemento con arena y agua se denomina mortero, un componente importante en muchas aplicaciones constructivas.

El cemento hidratado con agua fragua y se endurece en pocas horas, transformándose en un material de consistencia pétrea con excelente resistencia a la compresión.

Los áridos se clasifican según su tamaño:

• Árido grueso o grava: partículas superiores a 5mm
• Árido fino o arena: partículas inferiores a 5mm

💡 El proceso de fraguado del hormigón es exotérmico (libera calor), lo que indica la reacción química que está ocurriendo mientras el material adquiere su resistencia final.

Especificaciones Técnicas del Hormigón

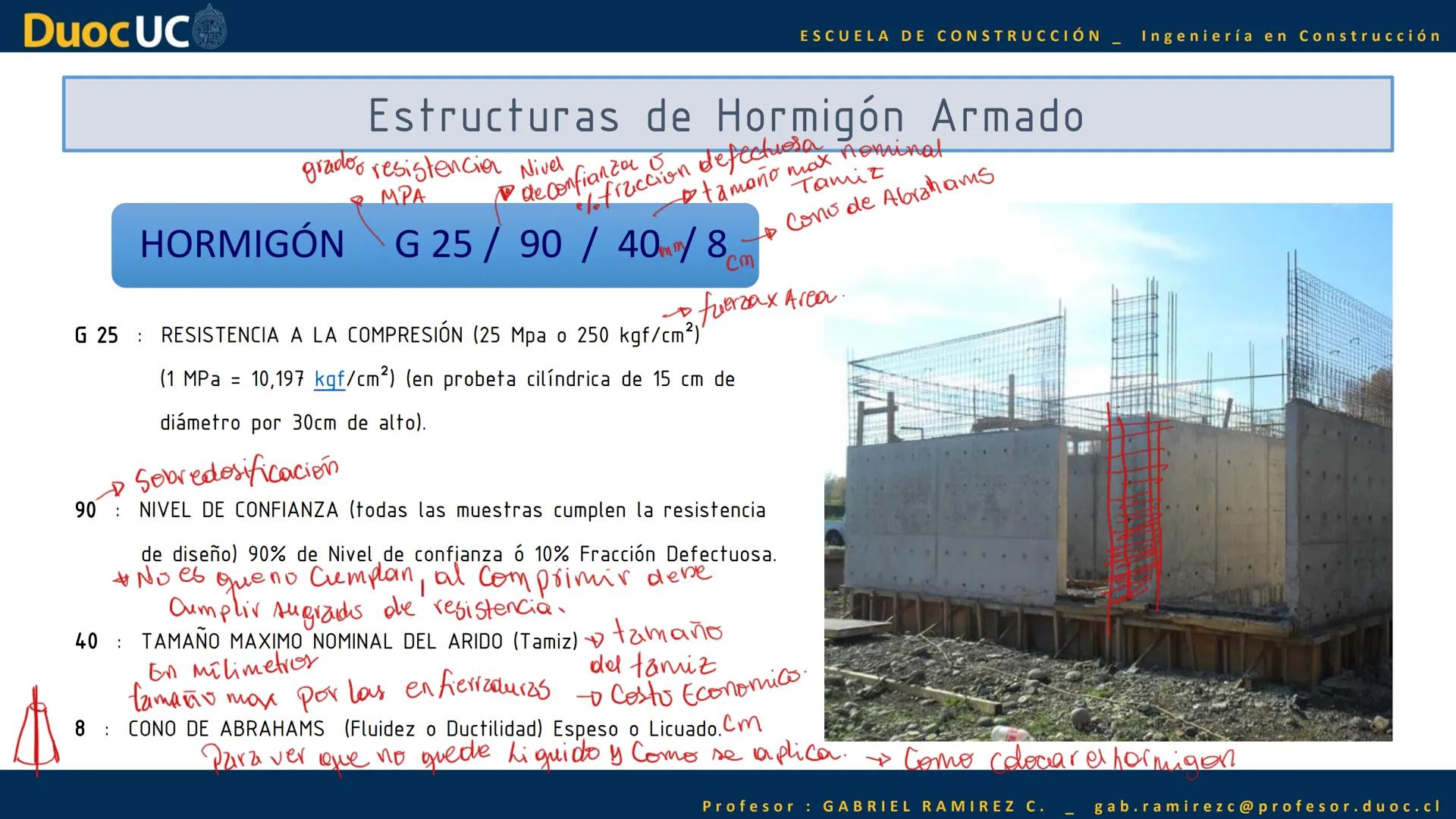

Las especificaciones del hormigón se expresan mediante un código como G 25/90/40mm/8, donde:

G 25: Indica la resistencia a la compresión de 25 MPa (equivalente a 250 kgf/cm²). Esta resistencia se mide en probetas cilíndricas estandarizadas.

90: Representa el nivel de confianza del 90%, lo que significa que el 90% de las muestras cumplen la resistencia de diseño (o solo un 10% de fracción defectuosa).

40: Se refiere al tamaño máximo nominal del árido en mm, que corresponde al tamiz utilizado.

8: Indica el valor del cono de Abrahams en cm, que mide la fluidez o docilidad del hormigón. Valores más altos indican mezclas más fluidas.

💡 Conocer estas especificaciones es fundamental para verificar que el hormigón entregado en obra cumple con los requisitos del proyecto estructural.

Ensayos de Resistencia del Hormigón

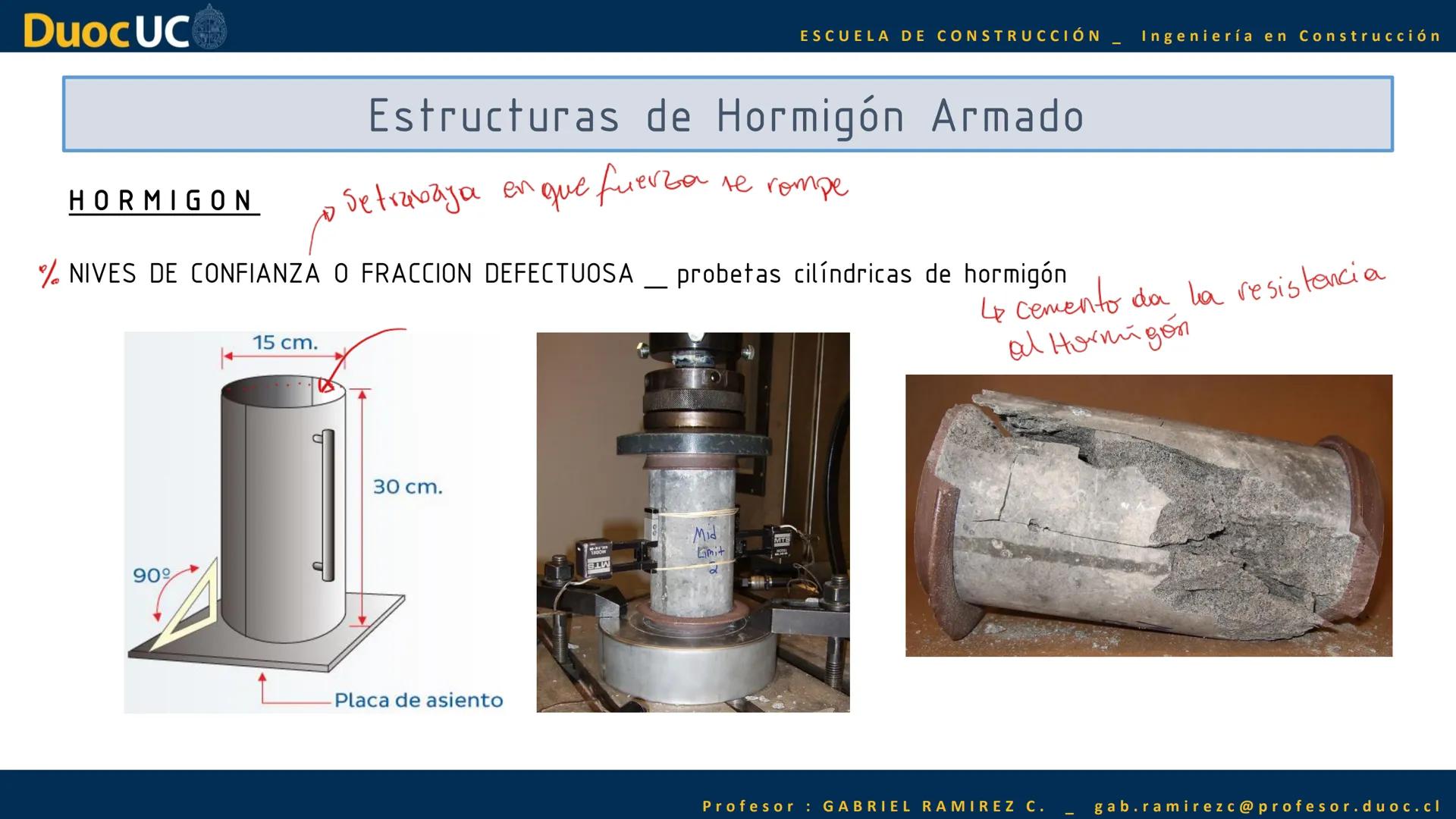

Para determinar la resistencia real del hormigón, se utilizan probetas cilíndricas que son sometidas a ensayos de compresión hasta su rotura.

Estas probetas tienen dimensiones estandarizadas: 15 cm de diámetro por 30 cm de altura, lo que permite obtener resultados comparables y confiables.

El nivel de confianza o fracción defectuosa establece el porcentaje de muestras que deben cumplir con la resistencia especificada. Un mayor nivel de confianza indica un hormigón más seguro pero generalmente más costoso.

Es importante recordar que es el cemento el componente que proporciona la resistencia al hormigón, por lo que su calidad y proporción son determinantes para alcanzar la resistencia de diseño.

💡 Estos ensayos son obligatorios durante la construcción y permiten verificar que el hormigón cumple con las especificaciones técnicas del proyecto antes de continuar con las siguientes etapas constructivas.

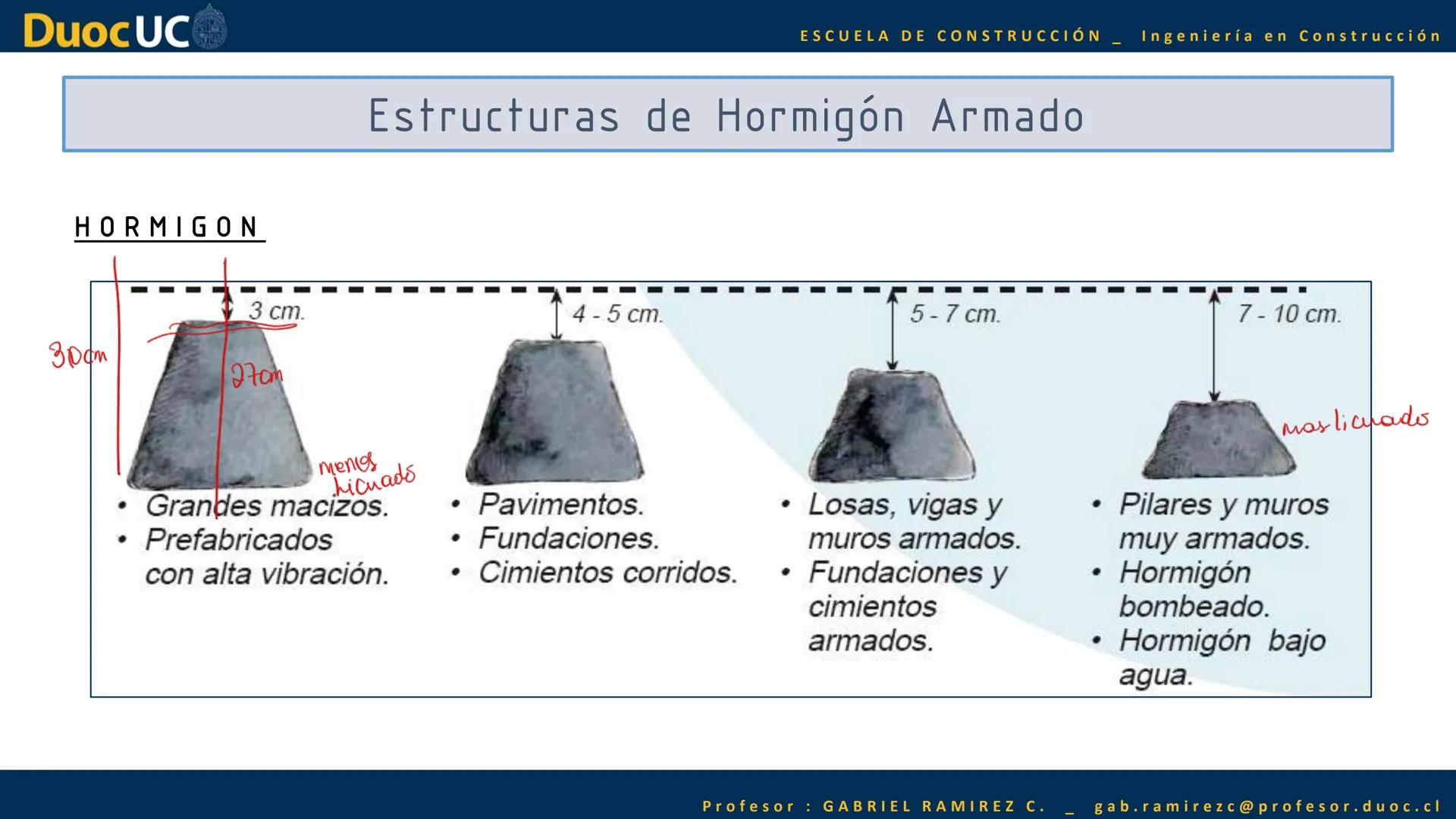

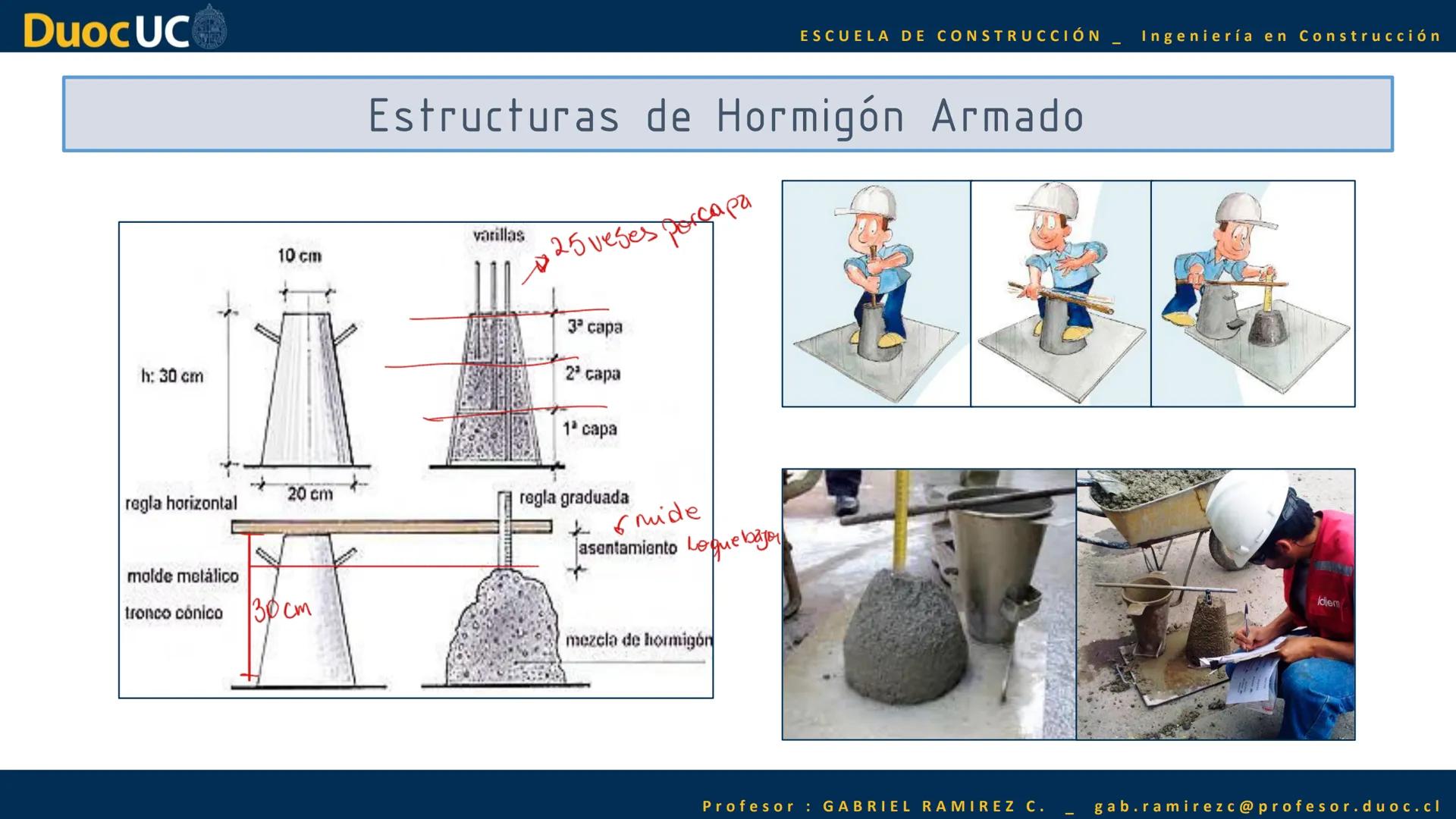

Ensayo de Asentamiento (Cono de Abrams)

El ensayo del cono de Abrams es fundamental para medir la trabajabilidad del hormigón fresco. Se realiza con un molde metálico troncocónico con las siguientes dimensiones:

• 30 cm de altura
• 20 cm de diámetro en la base
• 10 cm de diámetro en la parte superior

Para realizar el ensayo, se llena el cono con hormigón fresco en tres capas iguales, compactando cada capa con 25 golpes de una varilla metálica. Luego, se retira el molde verticalmente y se mide el asentamiento.

El asentamiento es la diferencia entre la altura original del cono (30 cm) y la altura final de la masa de hormigón. Este valor indica la fluidez del hormigón, que debe ajustarse según el tipo de elemento a construir.

💡 Un hormigón con asentamiento adecuado facilita la colocación y compactación, pero un excesivo asentamiento podría indicar una mezcla con demasiada agua, lo que reduciría su resistencia final.
